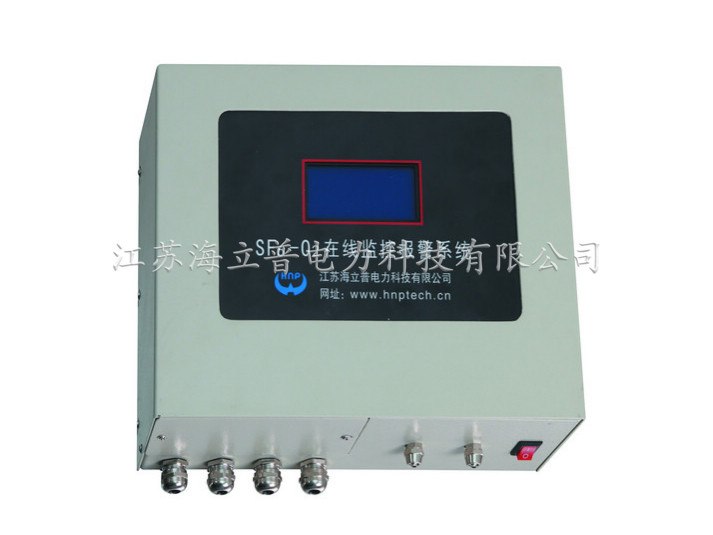

產品名稱：HNP8000B型定量SF6-O2氣體在線監控報警系統
1.概述
在HNP6000B的基礎上，我公司利用光學平臺電調制紅外光源原理，用主動式激光發射器發射紅外光源，當有SF6氣體泄漏時，SF6氣體吸收紅外光源，使紅外光源產生能量變化，這時主動接收器根據紅外光源能量變化來確定SF6氣體泄漏濃度大小，真正實現了長期定量監控效果。
與定性式泄漏報警系統相比，該系統最顯著的優點是能對極微量的SF6泄漏進行檢測并顯示乃至報警。這個優點，能讓我們及時發現事故隱患，盡早處理，規避重大、特大事故發生的可能性。
系統分為三大模塊：

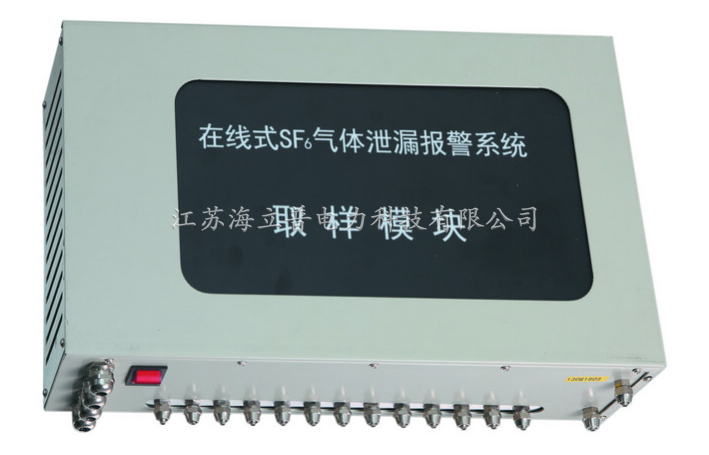

1、氣體取樣模塊：主要完成各測量點氣體分別取樣功能；
2、氣體分析模塊：主要完成SF6定量分析，O2定量分析、溫濕度測量功能；
3、主機及輔助功能模塊：主要完成各模塊協調工作，顯示、報警、啟動風機等功能。
相關安全法規
GB/T 8905-2012 《六氟化硫電氣設備中氣體管理和檢測導則》第七條規定“在戶內設備安裝場所的地面層應安裝帶報警裝置的氧量?jī)x和六氟化硫濃度儀”。
DL/T 603-2006 《氣體絕緣金屬封閉開關設備運行及維護規程》第4.1GIS室的安全防護“GIS室內空氣中的氧氣含量應大于18%或SF6氣體濃度不應超過1000×10-6（或6g/m3”。
DL/T 639-1997 《六氟化硫電氣設備運行，試驗及檢修人員安全防護細則》第4.1.6中要求“工作區空氣中六氟化硫氣體含量（體積比）不得超過1000×10-6”。第4.3.3中要求“設備安裝室底部應安裝六氟化硫濃度報警儀和氧量?jī)x，當六氟化硫濃度（體積比）超過1000×10-6，氧量低于18%時，儀器應報警”。
《電業安全工作規程》第199條規定“在SF6配電室低位應安裝能報警的氧量?jī)x和SF6氣體泄漏報警儀”。
2.主要特點
真正的定量檢測SF6和O2，采用原裝德國SF6激光變送器，誤差小于50ppm。
每天自動零點校準功能，自動克服漂移和誤報。
巡檢間隔用戶可調，可疑檢測點自動加強跟蹤功能。
發生報警時，自動開啟風機和聲光報警。
用戶可調整SF6、O2的報警參數。
支持RTU遙測遙信功能。
海量報警數據記錄存儲功能，長壽命設計。
超大彩屏液晶顯示，操作友好。
只需增加有限成本，檢測點可擴充，加大檢測密度。
超寬工作電源設計185～250VAC，防浪涌和雷擊功能。
人體感應，自動啟動風機或語音系統。
3.技術參數
SF6氣體檢測范圍 | 0～1500ppmv |
SF6氣體測量精度 | ≤50ppmv |
氧氣檢測范圍 | 0～25% |
氧氣測量精度 | ＜0.4% |
SF6氣體報警點 | 1000ppmv或用戶自定義 |
缺氧報警點 | 18%或用戶自定義 |
溫度顯示范圍 | -50℃～99℃ |
濕度顯示范圍 | 0～99%RH |
工作電源 | AC 220V/50Hz |
報警輸出點電流 | 2A |
風機輸出觸點電流 | 16A |
風機通風時間 | 15min或時間可設置 |
通訊協議 | RS485標準協議 |
歷史記錄容量 | ＞500條報警記錄 |
主顯示器特性 | 800×480 TFT觸控屏 |
4.技術指標
提供12+1路檢測通道，當然也可擴展至24+1、36+1、48+1等多種模式
樣氣流量：3L/min
采樣管道：內徑Φ4mmPU管
支持RTU遙測遙信功能，遠程可啟動風機
主機或主顯示器可選擇壁掛式、3U19英寸標準機箱、落地POS機等多種模式
風機可定時啟動、現場手動啟動、報警自動啟動、有人強制啟動、遠程手動啟動等多種啟動方式
取樣模塊和分析模塊乃至主顯示器可集成，實現一體式安裝，避免空間浪費
根據現場情況，取樣管道可選配油水分離器和不銹鋼燒結網，保護分析模塊
支持大屏幕LED實時顯示運行狀態, 如：門口安裝大型LED顯示屏，遠處立即看到測量參數和系統運行情況

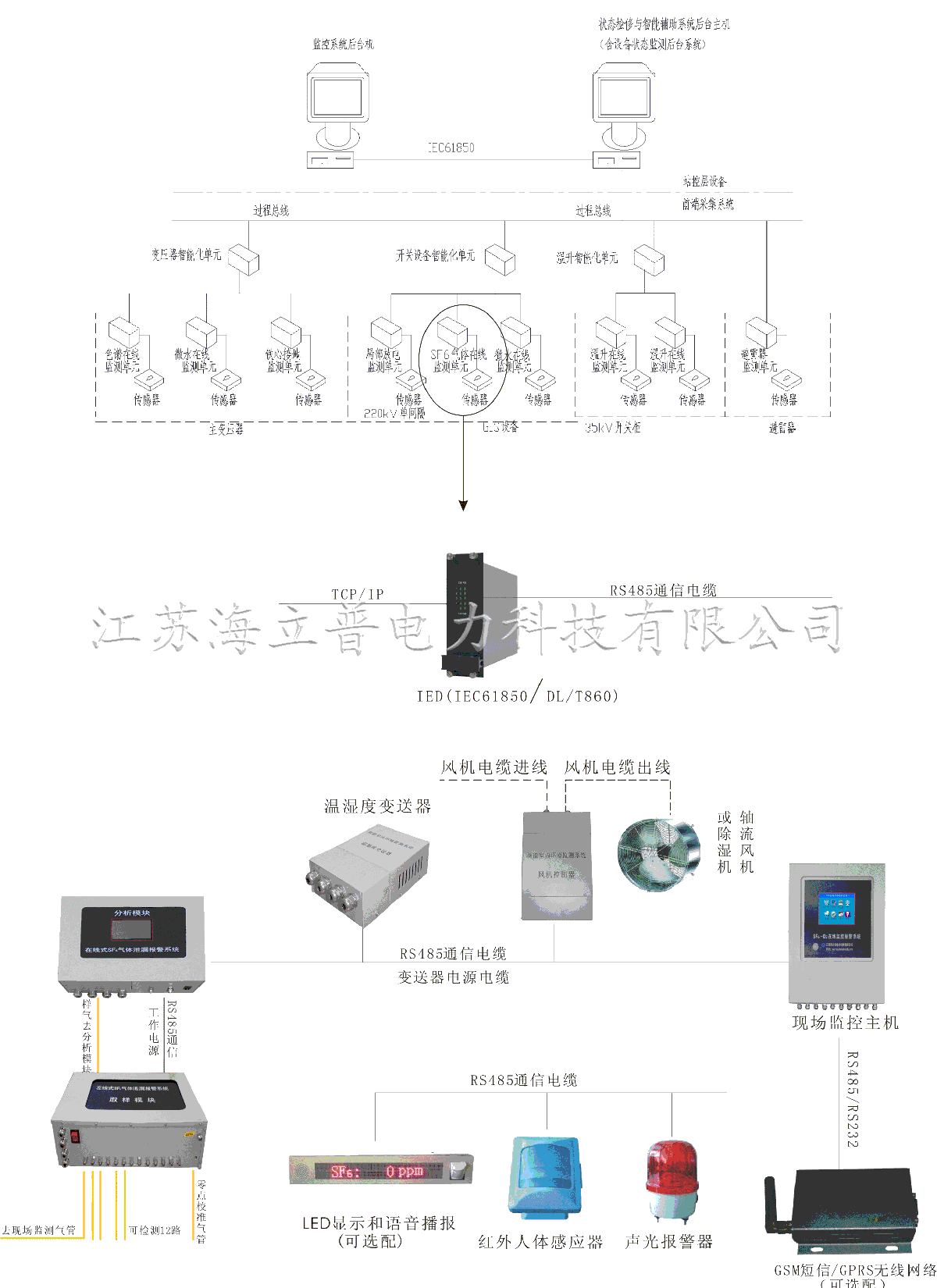

系統原理圖
