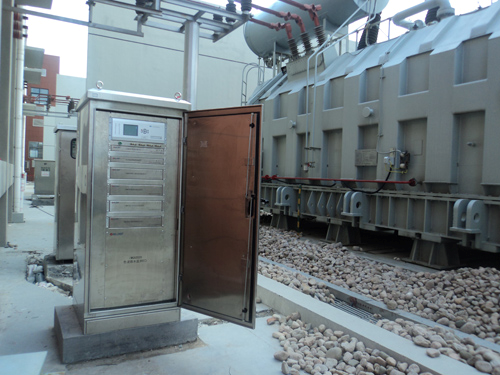

產品名稱：HNPDM-1802型變壓器直流偏磁監測系統
系統概述
變壓器直流偏磁監測系統能夠?qū)崟r監測變壓器中性點直流偏磁，一旦發生變壓器中性點直流超標情況（可擴展監測變壓器振動、噪聲），運行人員可實時采取如降低負荷等措施，防止變壓器及系統發生重大故障。本系統的電流檢測采用開環式電流傳感器，實現全隔離的取樣方式，先進的微處理器技術以及瞬態參數測試技術進行線性化處理與計算；本系統具有極高的可靠性和安全性及相對低廉的價格，使得本系統可以安裝到每臺變壓器進行實時檢測，實現集中監測。
技術指標
l工作環境
工作電壓：交流 220V±10%,50Hz，＜5W
工作環境溫度： -40℃~+70℃
工作環境濕度：≤95％RH
l監測參數
測量值：直流（平均值）電流、交直流有效值
電流測量范圍：交直流電流，峰值0~±200A
測量準確度：1%
分辨率：0.05%
數據測量速度：1次/秒
l其他技術指標
系統容量：就地模塊80個
CAN網結構，網絡速率為：＜500Kbps
RS485結構，網絡速率為：≤2400bps
系統生存周期為10年以上。
功能特點
l 實時持續監測并記錄對流過變壓器中性點的交、直電流，判斷被監測設備狀況，對潛伏性故障進行預警。
l 具有瞬態過電壓保護措施，不影響現場設備的安全運行，接地引下線應保證可靠接地，滿足相應的通流能力。
l具備設備狀態參量的自動采集、信號調理、模數轉換、數據預處理及向上層單元傳送的功能。
l 具備接受上層單元下傳的參數配置、數據召喚、對時、強制重啟等控制命令的功能。
